Современные офисы‚ жилые дома‚ промышленные здания нуждаются в обеспечении нормального воздухообмена и в устройстве полноценной вентиляции. Для сооружения организованной системы производится монтаж воздуховодов. Устанавливают их и внутри строений‚ и снаружи.
Соединяясь в определенной последовательности‚ воздуховоды образуют вентиляционную сеть.
Содержание статьи:
Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом. Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы кондиционирования‚ с их помощью подключают кухонные и промышленные вытяжки‚ используют в системах воздушного отопления.
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная. Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой. Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м. Крепят их разными способами
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали. Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками. Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен. Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции. Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном типе воздуховодов.
а-з — установка горизонтальных воздуховодных каналов; и-к — вертикальных каналов; а, и — крепление к стенам; б, в, г, к — фиксация к колоннам; д, в — к перекрытиям; е, з — к формам и прогонам;Конструктивные элементы: 1 — консоль; 2 — тяга; 3 — хомут; 4 — воздуховод; 5 — траверса; 6 — стяжной болт; 7 — накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения. Для круглой трубы диаметр находят из формулы:
D = √4S/π
Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B. Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.
Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве. В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.
Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство
Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.
Независимо от вида и возлагаемых на вентиляционную систему функций основную задачу, заключающуюся в транспортировке воздуха‚ выполняют в ней каналы для транспортировки воздушного потока. Изо всех работ по монтажу системы самым сложным моментом является установка воздуховодов.
Даже при грамотно выполненном расчете‚ нарушив технологию‚ никогда не выйдет создать систему‚ работающую без сбоев. Кроме основных задач‚ вентиляция может выполнять и ряд дополнительных функций:
При устройстве вытяжной вентиляции нужен всего один воздуховод. В системе приточно-вытяжной потребуется прокладка двух независимых воздуховодов для того‚ чтобы по одному из них поступал в помещение чистый воздух‚ а по другому уходил использованный.
Существуют документы, в которых прописаны требования к монтажу и работе воздуховодов. К ним относятся СП 60.13330 и СП 73.13330.2012. Первый называется «Отопление‚ вентиляция и кондиционирование» а второй — «Внутренние санитарно-технические системы зданий». Кроме того‚ производители‚ выпускающие воздуховоды‚ прилагают к ним свои инструкции.
К требованиям, подлежащим неукоснительному исполнению‚ относятся:
Наиболее часто воздуховоды крепят к стенам‚ потолку‚ в пространстве между потолочными фермами. Неизменным остается то, что центра воздуховодов и плоскости конструкций должны оставаться параллельными по отношению друг к другу. Нормативами регламентируется и минимальная дистанция от воздухопровода до других конструкций:
Минимальные расстояния можно взять из таблицы. Необходимо учесть, что при пересечении воздуховодами строительных конструкций всесоединения должны быть удалены от точек прохождения не меньше чем на метр
При прокладке воздуховодов возможны 2 варианта. Первый — объединенные трубы составляют систему с общей отводящей трубой. Второй — каждое помещение имеет индивидуальный воздуховод.
При монтаже системы вентиляции рекомендуется делать как можно меньше соединений. Объединяют воздуховоды при помощи фланцевого и бандажного крепления. В первом случае фасонные элементы и концы труб дополняют фланцами, затем соединяют с использованием саморезов‚ при помощи клепок, располагая их через каждые 200 мм‚ или применив сварку. В качестве уплотнения для фланцев практикуют использование резиновых прокладок.
Изготовление фланцев — процесс сложный и не очень выгодный для производителя.
Бандажное или бесфланцевое соединение более выгодно как в финансовом плане‚ так и по затратам времени. Оно предусматривает наложение на стык бандажа‚ представляющего собой тонкие металлические полосы или рейки. Этот тип соединения также нельзя назвать совершенным.
Главное — герметичность невысокая‚ из-за чего стыки становятся местами утечки воздуха, а при минусовой температуре здесь накапливается конденсат.
Существует и третий способ соединения при монтаже жестких воздуховодов — шина и уголок. Это изобретение инженеров фирмы Metz из Германии. Сейчас оно успешно отвоевывает позиции у первых двух методов. Для нарезки шин не нужно дорогостоящего оборудования, а уголок изготавливают путем штамповки.
Существует 4 способа крепления воздуховодов:
Первый из этих методов любят использовать профессионалы. Используемый профиль имеет L или Z-образную форму. Вторым в основном крепят тяжелые воздуховоды. Снижает нагрузку на крепеж и обеспечивает дополнительную жесткую поддержку короба уголок‚ устанавливаемый под нижний угол. В месте крепления профиля подкладывают уплотнители из резины. Они нужны для снижения шума и гашения вибрации.

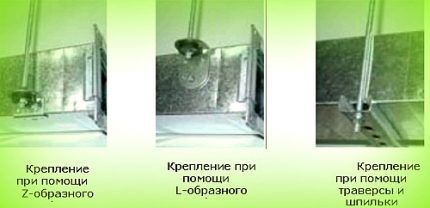

На фото изображены способы крепления воздуховодов с использованием шпильки и разной формы профиля. Этот способ предпочитают всем остальным специалисты
Когда выполняют монтаж тепло- и звукоизолированных воздуховодов‚ где ширина магистрали составляет больше 60 см‚ применяют второй способ крепления. Нагрузка от самого воздуховода приходится на траверсу, а от горизонтальных перемещений страхуют шпильки. Для лучшей изоляции от шумов необходима и прокладка резинового профиля. Размещают его между телом воздуховода и траверсой.
Для установки круглых воздуховодов — простых либо изолированных используют третий способ — шпилька и хомут. На небольших участках воздуховода‚ выполненного из гибких труб‚ можно обойтись одними хомутами. Простой и дешевый способ — фиксация с помощью перфоленты.
Перфолента упрощает работу и позволяет выполнить монтаж воздуховодов за более короткое время. В ней предусмотрены отверстия для болтов и заклепок
Для круглого воздуховода из перфолентф делают петлю, а для прямоугольного — подсоединяют ее к болтам. Применяют этот метод для систем с диаметром не более 20 см‚ т.к. конструкция не обладает достаточной жесткостью.С тыльной стороны осуществляют фиксацию воздуховода прямо к потолочным конструкциям посредством анкерного соединения или с использованием струбцины.
Гибкие воздуховоды монтировать проще, чем жесткие. Технология состоит из следующих операций:
В случае выполнения монтажа теплоизолированных рукавов применяют такую же технологию, но когда воздуховод отрезают или соединяют его участки‚ предварительно заворачивают слой изоляции. Голый каркас стыкуют или отрезают‚ герметизируют соединение и только тогда возвращают изоляцию на место. После этого ее нужно зафиксировать повторно и заизолировать.
Такой как на фото‚ гибкий изолированный рукав применяют и в системах вентиляции‚ кондиционирования‚ и для подачи воздуха. Теплоизоляция предотвращает тепловые потери и появление конденсата
Точки крепления должны находиться на расстоянии 1.5 – 3 м друг от друга. Допускается провисание между ними не более 5 см на 1 м. Если воздуховод располагают параллельно и выше потолочных конструкций‚ расстояние между осями хомутов равняется 100 см. Когда воздуховод занимает вертикальное положение‚ расстояние между крепежом увеличивают максимум до 180 см. Охват воздуховода хомутом не может быть меньше‚ чем ½ диаметра первого.
При необходимости выполнения поворотов нужен максимально большой радиус. С уменьшением этого параметра падает давление. Оптимально, когда радиус на изгибе равняется 2 диаметрам трубы.
Часто изгибы гибких воздуховодов выполняют непосредственно за соединением трубы с каналом. Если сделать этот переход под небольшим углом‚ воздуховоды из металла могут покрыться трещинами. Большое число таких соединений повлечет за собой значительные потери давления
Незащищенный от атмосферных воздействий и ультрафиолета гибкий воздуховод недолго прослужит, если его установить на открытом воздухе. Гибкий воздуховод‚ выполненный из металлической полиэфирной ленты‚ контактируя с трубой системы отопления, обязательно провиснет и быстро состарится. Нельзя допускать и соприкосновений воздуховодов изготовленных из разных металлов — это также негативно отражается на их сроке эксплуатации.
Немалый урон наносит синтетическим воздуховодам статическое электричество. При большом его скоплении и возникновении разряда может даже произойти взрыв. Такая ситуация возможна‚ когда в воздухе‚ движущемуся с немалой скоростью‚ присутствуют пары природных растворителей.
Поможет в этом случае заземление. Для этого заземляющий провод подсоединяют к проволоке‚ образующей каркас воздуховода. Если это вытяжная установка‚ расположенная над оборудованием‚ спиральную проволоку подводят к его корпусу.
Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:
Воздуховоды из пластика и их монтаж:Важно‚ изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно. Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.
sovet-ingenera.com
При строительстве дома или его облагораживании необходимо делать монтаж воздуховодов. Без вентиляции прожить довольно проблематично, так как она позволяет создать приятный микроклимат в помещении, обеспечить качественным воздухом жильцов. Согласитесь, что отдыхать и работать в вентилируемом помещении намного приятнее, нежели в душном.
Организму всегда хватает кислорода, различные болезнетворные бактерии не размножаются, а самое главное – у человека не возникает чувство нехватки сил. Но для того, чтобы сделать правильную вентиляцию, нужно произвести расчеты всех воздуховодов. Также обязательно осуществить подбор к каждому помещению комплектующих и выполнить их монтаж.
Если вы самостоятельно не можете произвести расчет и монтаж, обратитесь к специалистам. Ведь люди, которые проектируют и изготавливают такие системы часто, смогут сделать все работы быстро и качественно - у них уже набита рука. Но за эти услуги придется заплатить. Если же есть желание сэкономить и познать что-то новое, смело приступайте к изготовлению вентиляции.
Для начала мы поговорим о том, как сделать правильный выбор изделий. Ведь монтаж воздуховодов вентиляции зависит напрямую от конкретных типов используемых узлов. Но для выбора обязательно нужно ознакомиться с информацией об особенностях всех видов воздуховодов, их недостатках и достоинствах. Все воздуховоды можно разделить и классифицировать по трем основным параметрам:
Обратите внимание на то, какие возможности имеются у размерной сетки. Большая часть производителей комплектующих для систем вентиляции придерживается действующего ГОСТа:
Эти параметры являются основными, но при проектировании вентиляционной системы обязательно учитываются такие характеристики, как:
Самостоятельно эти характеристики рассчитать довольно сложно – лучше обратиться к специалистам. Они смогут по поставленным условиям осуществить подбор наиболее подходящих элементов для вентиляции.
Существует всего два типа конструкции воздуховодов, которые применяются на практике. Если вы планируете выполнить монтаж воздуховодов своими руками, нужно придерживаться рекомендаций специалистов. Но самое важное – это правильно выбрать тип конструкции, чтобы она не только выполняла свои функции, но и гармонично вписалась в интерьер помещения.
По конструкции различают следующие типы воздуховодов:
В зависимости от того, из какого материала изготавливаются компоненты, различается монтаж системы воздуховодов. Как правило, для изготовления таких конструкций применяются легкие материалы – ведь каналы должны закрепляться на стенах или потолках.
А тяжелые конструкции удержать намного сложнее. Стандартный набор материалов для изготовления воздуховодов:
При монтаже оцинкованных воздуховодов или пластиковых главное – это выбрать тип сечения. Существуют следующие виды:
Теперь, когда вы знаете все особенности воздуховодов, можно перейти непосредственно к монтажу. Никаких трудностей не возникнет, если у вас в наличии имеются все необходимые инструменты и материалы.
Монтаж вентиляции – это дело очень серьезное, и подходить к нему нужно со всей ответственностью. От качества выполнения работ зависит комфорт при пребывании людей в доме. На здоровье вентиляция также оказывает немалое влияние. Перед началом проведения всех работ необходимо выполнить подготовку. Процесс монтажа выглядит следующим образом:
Теперь пришло время определиться с тем, нужна ли дополнительная изоляция воздуховодам.
Наши рекомендации помогут вам сделать правильный выбор:
Как вы понимаете, уменьшить уровень шума можно несколькими способами. Но какой применить лучше? Все зависит, конечно, от конкретных условий и финансовых возможностей. Можно выделить наиболее популярные типы проведения шумоизоляции вентиляционных каналов:
Каждый случай индивидуален, поэтому применение дополнительных элементов будет зависеть от конкретной ситуации. Причем можно использовать различные количество и типы элементов.
Можно выделить такие детали, которые нужны для монтажа воздуховодов вентиляции:
В том случае, если вы самостоятельно не в силах определить количество и тип деталей, которые нужны конкретно для реализации вашего проекта, обратитесь к специалистам. Как правило, продавцы в магазинах, которые продают воздуховоды и детали к ним, имеют достаточно знаний, чтобы помочь вам определиться с выбором изделий. От вас потребуется только план-схема всей конструкции.
Независимо от того, осуществляется монтаж пластиковых воздуховодов или металлических, необходимо придерживаться определенных требований. Последовательность работ также должна быть соблюдена. Самый важный этап – это расчет параметров воздушных каналов. Вам сейчас нужно определиться с тем, какое количество воздуха нужно подавать в каждую комнату или помещение.
При монтаже пластиковых воздуховодов или оцинкованных сделать это можно одним из двух способов:
Желательно расчет производить сразу по двум формулам, после чего выбирается наибольшее значение. Но если не желаете заморачиваться, можно взять средние значения производительности вентиляционной системы:
Когда произведете подсчет этого параметра, можно приступать к монтажу воздуховодов. Пластиковых или металлических – решать только вам. Это зависит от возможностей и требований к вентиляционным каналам.
Всего имеется несколько вариантов крепежа воздуховодов системы вентиляции круглого сечения. Обратите внимание на то, что способы монтажа круглых воздуховодов немного отличаются от установки прямоугольных. И все эти способы могут реализовываться при строительстве и модернизации зданий.
Нужно выделить три основных способа:
С помощью таких способов можно производить крепление воздуховодов круглого сечения. Какой выбрать – решать только вам. При монтаже воздуховода на кухне обязательно учитывайте все особенности мебели и комнаты. Главное, чтобы не пострадал внешний вид. Трубы не должны бросаться в глаза, их обязательно нужно скрыть.
А теперь о том, какими способами можно осуществить монтаж пластиковых воздуховодов или металлических прямоугольного сечения.
Для герметизации обычно применяют:
Обратите внимание на то, что необходимо сразу выделить два способа крепления для воздуховодов из металла – при помощи сварки или фальцами. И монтаж воздуховодов из оцинкованной стали может осуществляться именно с применением таких способов. Правда, сварка оцинковки – это занятие сложное, намного эффективнее окажется применение фальцев.
fb.ru
Установка системы вентиляции не обходится без монтажа воздуховодов, которые отвечают за циркуляцию воздуха в системе. Как правильно установить воздуховоды для вентиляции разберем в данной статье.
Воздуховоды для вентиляции предназначены для распределения воздуха в помещении. Воздуховоды выглядят как система труб: металлических, пластиковых, гофрированных.
Сфера использования:
Воздуховоды для вентиляции фото:
Кроме трубы, воздуховоды для вентиляции включают соединительные элементы в виде муфт, колен, тройников, крестовин и переходников.
Воздуховоды должны соответствовать таким требованиям:
Перед тем как воздуховоды для вентиляции купить, следует ознакомиться с разновидностями и особенностями воздуховодов.
По материалу, из которого изготовлен воздуховод выделяют:
1. Пластиковые воздуховоды - довольно быстро вытесняют металлические, благодаря наличию преимуществ перед ними.
Пластиковые воздуховоды изготавливают из полиуретана, поливинилхлорида или полипропилена. Чаще всего используют поливинилхлоридные воздуховоды, которые отличаются легкостью, безвредностью и герметичностью.
Достоинства пластиковых воздуховодов:
2. Металлические воздуховоды бывают двух видов: оцинкованные или нержавеющие.
Оцинкованные воздуховоды для вентиляции - отлично подходят для вентиляционных систем, которые устанавливают во влажных и теплых помещениях.
Преимущества оцинкованных воздуховодов:
Воздуховоды из нержавеющей стали используют в помещениях с особо жесткими условиями эксплуатации.
3. Гофрированные воздуховоды изготавливают из алюминиевой фольги.
Достоинства воздуховодов для вентиляции гибких или гофрированных:
4. Тканевые воздуховоды изготавливают из полиэфира.
Достоинства:
В зависимости от формы воздуховода выделяют:
1. Прямоугольные воздуховоды изготавливают чаще всего из оцинкованной стали и применяют при обустройстве системы вентиляции на большой территории. Такие воздуховоды выглядят более эстетично. Для соединения прямоугольных воздуховодов используют фланцы или сваривание.
2. Спиральные воздуховоды - имеют высокий уровень жесткости и привлекательно выглядят. Соединяются фланцами и уплотнительным материалом, таким как картон или резина. Спиральные воздуховоды не требуют дополнительной теплоизоляции.
3. Плоские воздуховоды для вентиляции используют для монтажа вентиляции в загородных домах или коттеджах.
Преимущества:
4. Гибкие воздуховоды для вентиляции позволяют с легкостью монтировать соединительные конструкции без помощи фланцев и других соединительных элементов.
Для изготовления гибких воздуховодов используют многослойную алюминиевую фольгу, ламинированную полиэфирную ленту со спиральным каркасом или из натканного полиэфирного волокна со слоем утеплителя.
5. Круглые воздуховоды одни из самых популярных, среди воздуховодов вентиляции.
Преимущества круглых воздуховодов:
В соответствии с типом вентиляции выделяют:
1. Воздуховоды для естественной вентиляции обеспечивают здоровый и безопасный микроклимат помещения, за счет работы ветра.
2. Воздуховоды приточной вентиляции обеспечивают постоянный приток воздуха в помещение.
3. Воздуховоды противодымной вентиляции устанавливают для отвода дыма или других газов с помещения. Например, на сцене театра, во время выступления.
Естественная вентиляция обеспечивается путем самопроизвольного движения воздуха в помещении. Выделяют канальную и бесканальную естественную вентиляцию. Канальная вентиляция предполагает размещение вентиляционных каналов в специальных блоках, например, в стене или на полу помещения, а бесканальная не имеет таких каналов.
Чтобы правильно рассчитать систему естественной вентиляции следует выполнить ряд действий:
1. Определите величину расхода вентиляционного воздуха (l). Для кухни это 90 м³/ч, для ванной комнаты 25-30 м³/ч.
2. Рассчитайте величину скорости воздуха в вентиляционных каналах (v), среднее значение которой равняется 0,3 м/с.
3. Формула f=l*v3600 позволит рассчитать приблизительные размеры воздуховодов для вентиляции.
4. Для определения диаметра воздуховода вентиляции следует воспользоваться данной формулой: d=2ab*(a+b). a, b - размеры воздуховода.
1. Чтобы избежать изгиба воздуховода и потери давления, внутренний рукав следует удерживать в растянутом виде. Все излишки рукава обрезаются.
2. Гибкие воздуховоды не предусматривают дополнительного запаса, так как это отразится на качестве вентиляционной системы.
3. Ширина кронштейнов должна быть довольно большой, для избежания деформации воздуховода.
4. В месте, где воздуховод проходит через стену, используют металлические гильзы или переходники.
5. Перед установкой полностью растяните воздуховод и с помощью маркера нанесите разметку в местах, которые требуют резки.
6. С помощью монтажного ножа отрежьте необходимую часть воздуховода.
7. Для соединения воздуховода используйте: ниппели, мастику или ленту из алюминия.
8. Зафиксируйте соединение при помощи металлической стяжки.
9. Величина радиуса изгиба воздуховода должна быть меньше радиуса самого воздуховода.
10. Если для воздуховода требуется вертикальная подвеска, расстояние между креплениями должно быть 100-180 см.
1. Перед установкой воздуховода следует четко определить схему вентиляционной системы и наличие крепежей, при необходимости дополнительной фиксации воздуховода.
2. Монтаж пластиковых воздуховодов предполагает наличие таких инструментов как дрель, карандаш, уровень, ножовка.
3. Пластиковые воздуховоды бывают плоскими, прямоугольными и круглыми.
4. С помощью уровня или рулетки отмерьте нужную длину воздуховода, а затем отрежьте ножовкой.
5. Все фасонные элементы пластиковых воздуховодов отлично соединяются между собой, как конструктор, поэтому дополнительная герметизация, при монтаже, не потребуется.
6. Пластиковые воздуховоды имеют переходники, которые предполагают совместную установку как круглых, так и прямоугольных или плоских воздуховодов, в зависимости от типа и функциональных особенностей вентиляции.
1. Перед монтажом металлических воздуховодов следует собрать воздуховоды в отдельные элементы системы. Соединения между металлическими воздуховодами бывает фланцевыми и бесфланцевыми.
2. Чтобы установить горизонтальную систему воздуховодов нужно сначала сделать разметку мест, на которых будет производиться крепление воздуховода.
3. Крепления устанавливают двумя способами: строительно-монтажным пистолетом или сварочным аппаратом.
4. После установки креплений воздуховоды устанавливают непосредственно в систему. В качестве средств подвески используют хомуты.
5. Завершающий этап установки включает фланцевое соединение воздуховодов в единую вентиляционную систему.
Особенности монтажа металлических воздуховодов:
Выделяют два вида соединений металлических воздуховодов: соединения фальцевого и сварного типа. Если толщина воздуховода менее 1 мм, тогда применяют фальцевое соединение, в противном случае - сварное.
Соединение металлических воздуховодов - очень важный процесс, который влияет на герметичность и целостность всей системы.
Круглые металлические воздуховоды подсоединяют к системе такими способами:
Прямоугольные металлические воздуховоды предполагают такие способы крепления:
strport.ru
В этой статье пойдет речь об установке — монтаже гибких воздуховодов. Установить вытяжку и соединить воздуховоды на своей кухне или котельной — не самый сложный процесс, поэтому, прочтя это руководство, Вы с легкостью и без проблем сможете обзавестись навыками монтажника подобных систем. И так, начнем…
Содержание статьи:
Прежде чем приступить к монтажу, нужно определится с типом гибких воздуховодов. Предлагаю Вам ознакомится с характеристиками и особенностями, а также узнать преимущества и недостатки алюминиевых гибких гофрированных воздуховодов.
Группа инструментов для монтажа: перчатки, плоскогубцы, кусачки, отвертка, нож, маркер и рулетка. Думаю, большинство таких инструментов имеется у Вас в хозяйстве.
Помимо необходимых монтажных инструментов, понадобятся также некоторые материалы. Это монтажная лента и хомуты для крепления воздуховодов.
Набор монтажника воздуховодов
Помимо стандартной техники безопасности, существуют некие рекомендации, которые следует учитывать, при монтаже воздуховодов. Основные из них:
Неправильный монтаж воздуховодов
Первым этапом будет соединение гибкого воздуховода с патрубками вентилятора. Для этого нужно прикрепить воздуховод к патрубку и установить хомуты в качестве крепежных элементов. Не забывайте(!), что все соединения (будь то с патрубками вентилятора, с фланцами вытяжных элементов либо между собой) необходимо выполнять выходя из учета движения потока воздуха по воздуховодам, воздух должен двигаться по спирали.
Далее проводим соединения гибких воздуховодов между собой:
Процесс соединения неизолированного гибкого воздуховода
Во имя избежания провисания участков воздуховода, рекомендуется устанавливать подвесные крепежные элементы через каждых 2 м. Величина провисания воздуховода не должна превышать 5 см/м.
В процессе монтажа возникнут ситуации с необходимостью резки воздуховодов. При выполнении разделения воздуховода на части, нужно учитывать особенности изолированных и неизолированных воздуховодов. В случае с неизолированными, нужно просто отмерять и отметить необходимые расстояния для разреза, и выполнить разрез ножом с кусачками. При разрезании изолированных водуховодов, необходимо сначала разрезать верхний изолирующий слой, а уже потом разрезать сам «корпус» воздуховода. Помните, что резать воздуховод нужно по спирали.
Мы рассмотрели все аспекты монтажа гибких воздуховодов. Удачи в Ваших проектах!
airducts.ru
Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.
В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.
Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.
Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:
а также в инструкциях от производителей воздуховодов.
Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:
Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.
В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.
Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.
Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.
При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.
Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.
С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.
Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.
Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:
Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.
Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.
Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.
Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.
При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.
Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.
Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.
Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:
Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.
Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.
Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.
Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:
Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.
Жесткость каналов.
В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.
При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:
Материал воздуховода.
Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:
Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.
При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.
Изоляция воздуховода.
Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.
Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.
Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).
Формула расчета сечения воздуховода выглядит следующим образом:
S = L / 3600 V
где S – площадь сечения воздуховода (круглого либо прямоугольного), м2
L – необходимый объем воздухообмена, м3/ч
V – скорость воздуха в канале, м/с
3600 – коэффициент для согласования единиц (часы и секунды)
Диаметр круглого воздуховода высчитывается по формуле:
Размеры прямоугольного воздуховода высчитываются по формуле:
S = A x B
где А и В – это ширина стен воздуховода, м
Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.
В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.
В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.
Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.
Получите коммерческое предложение на email:
Нужна консультация? Звоните:
8(495) 118-27-34
Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
www.air-ventilation.ru
Оборудование помещения системой вентиляции требует тщательного проектирования и монтажа. Важно при проектировании систем вентиляции учитывать габариты вентиляционных шахт, каналов, коллекторов и воздухозаборных приямков. В установке вентиляционного оборудования, особое место ввиду повышенной трудоемкости и сложности, занимает монтаж воздуховодов. На практике, строительно-монтажные работы внутренних инженерных систем ведется от габаритных размеров, более габаритное устанавливается в первую очередь, например монтаж габаритных воздуховодов производится перед установкой труб теплоснабжения.
Установке воздуховодов предшествует работа проектировщиков компании «ВеерВент». В проекте вентиляции фиксируется схема воздуховодов с учетом всех необходимых особенностей обеспечения воздухом помещения: скорости воздушных потоков, рабочего давления и т.д.Проект вентиляции (касательно воздуховодов) включает в себя:- поэтажный план : расположение вентиляционных агрегатов, заборные камеры, схематичное расположение воздуховодов с заходом в отдельные помещения, размеры воздуховодов, проходы через перекрытия, воздухораспределительные устройства ;- аксонометрия : отметки и высоты монтажа воздуховодов, принципиальное расположение воздуховодов по системе, ориентировочные фасонные участки воздуховодов ;- спецификация : проектное количество и размеры воздуховодов, исполнение и назначение воздуховодов, изоляция или покраска, сопутствующие материалы для монтажа воздуховодов;
Учитывается тип помещения, его целевое назначение, уточняется перечень задач, которые будут стоять перед системой вентиляции. Все это так или иначе влияет на проектирование и монтаж воздуховодов.
Монтаж воздуховодов начинают в помещении, где уже окончены основные ремонтные работы. После установки системы воздуховодов и глобальные строительно-ремонтные вмешательства, и отделочные работы крайне нежелательны, поскольку грозят нарушить стройную сеть воздуховодов, что негативно скажется на работе системы вентиляции в целом.
Установка технологического оборудования, как правило, предшествует монтажу воздуховодов, хотя специалисты могут посчитать целесообразным нарушить привычный порядок сборки вентиляционной системы.
Главные сложности состоят в том, что воздуховоды и прочее вентиляционное оборудование само по себе довольно-таки громоздкие. Прибавьте к этому работу на высоте, и вы получите далеко не полный перечень трудностей, которые причиняет специалистам монтаж воздуховодов. Проектирование систем вентиляции и кондиционирования предусматривает оптимизацию как количества воздуховодов, так и уменьшение сечений воздуховодов по ходу трассы.
Габариты и масса оборудования, которым оперируют специалисты на стадии монтажа воздуховодов, внушительны, и выстаивать из них стройную систему на высоте достаточно тяжело. Нередко прибегают к использованию вспомогательной техники: автогидроподъемников, монтажных площадок, самоходных кранов и т.д.
Сегодня пользуется популярностью метод узлового монтажа воздуховодов на высоте, когда прямые отрезки воздуховодов соединяются между собой внизу (это этап промежуточной сборки воздуховодных каналов), а вверх поднимаются укрупненные узлы длиной 25-30 м. Для подъема отрезка системы применяют автоподъемник.
Для монтажного узла заранее предусматриваются крепления, и уже на высоте новый отрезок сборки прикрепляется фланцами к уже смонтированному участку вентиляционной системы.
При монтаже воздуховодов специалисты пользуются различными вариантами крепления (при помощи Z- или L-образного профиля и шпильки; траверса или хомута и шпильки; забивного металлического анкера; струбцины; с использованием перфоленты с и без хомута).
Специалисты рекомендуют придерживаться таких общих правил монтажа воздуховодов:- использовать минимально необходимое количество воздуховодов, минимизировать количество фасонных деталей (отводов, переходов, тройников и т.д.) ;- не использовать поврежденные воздуховоды;- растягивать гибкие воздуховоды до предела – только так обеспечивается необходимое давление и движение воздуха.
Варианты монтажа воздуховодов в первую очередь зависят от их типа, формы. Для каждой разновидности воздуховодов у специалистов в запасе – несколько хитростей и способов их крепления под потолком. Для соединения воздуховодов и их звеньев используют фланцы, фальцы, а также бесфланцевое соединение. Подвешивают воздуховоды чаще всего на хомутах и кронштейнах.
Для монтажа воздуховодов прямоугольного сечения используют профиль и шпильку, которые держатся на саморезах. В месте соединения шпильки с профилем должна быть резиновая прокладка, призванная глушить шум от колебаний воздуховода при прохождении через него воздушных потоков. Если сторона воздуховода имеет внушительные размеры, свыше 600 мм, не обойтись без использования траверсов. Применение в этом случае резиновых профилей служит подавлению шума.
Хомут и шпилька – обычный набор для крепления при монтаже воздуховодов, в сечении имеющих круг. Чтобы подобрать идеальное крепление, специалисту понадобятся хомуты разного размера. Этот способ считается универсальным, поскольку подходит для монтажа круглых воздуховодов любого типа – как простых, так и шумо-, и теплоизолирующих.
Нередко для крепления при монтаже воздуховодов используют перфоленту. Этот способ применяется и для круглых, и для прямоугольных каналов, но имеет ряд существенных недостатков. Так, перфолента не обеспечивает надлежащей жесткости фиксации (вплоть до нарушения герметизации соединения), дает шум при прохождении потоков воздуха и т.д., поэтому если к этому способу и прибегают, то параллельно реализуют программу устранения недостатков этого метода (например, дополняя перфоленту хомутом).
Надо ли говорить, что монтаж воздуховодов должны выполнять только мастера своего дела? Даже при правильном подборе оборудования и грамотном проектировании систем вентиляции, некачественная установка каналов, по которым пройдут воздушные потоки вентиляционной системы, чревата как минимум скорой поломкой элементов вентиляции.
www.veervent.ru
